技術文章
詳解東和制電PRL-100型料位開關的電源線和信號線的接線注意事項。
更新時間：2025-05-12 19:09:16 提交時間：2025-04-06 00:00:00 瀏覽次數：22

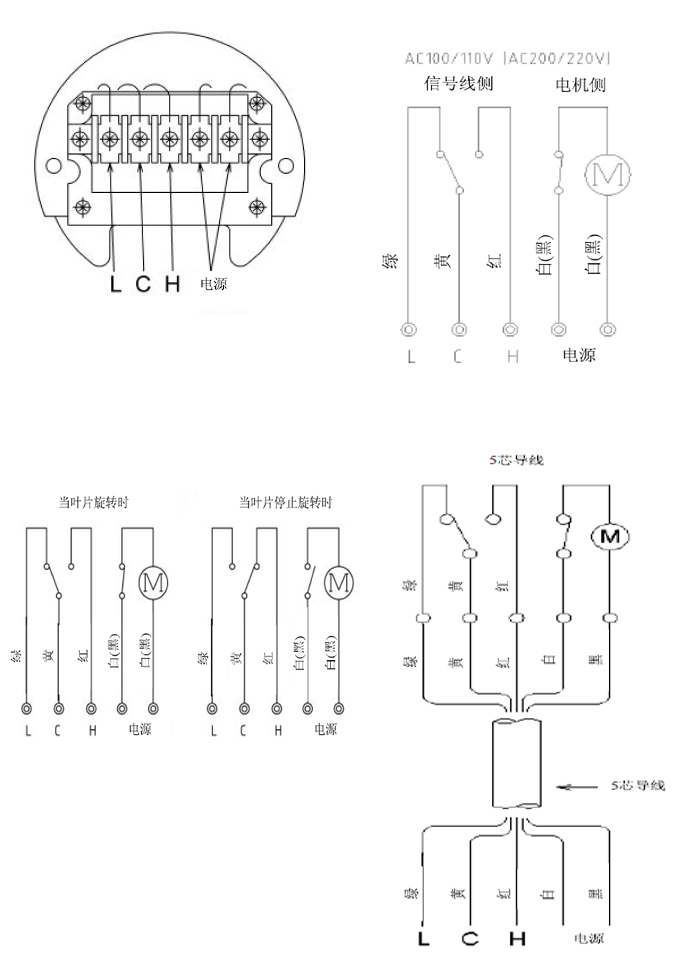

1. 電源線（電機用線的顏色）
在電源電壓為AC220/200V時候，連黑色和黑色線。在電源電壓為AC110/100V，連接白色和白色線。
注意：機身上標有電源電壓值，產品銘牌上也顯示有電壓值，請確認該值，不要出現連接電源錯誤。
2. 信號線（1C觸點輸出）
L（觸點b）：綠色（公共端）：黃色（觸點a）:紅色
C.L間：當葉片旋轉時，二者之間存在電流傳輸
C.H間：在上電狀態下，當葉片停止旋轉時，二者之間存在電流傳輸。
對于端子顏色編碼與5芯導線的顏色是一樣的，在端子接線時，注意接線正確。
注意：觸點容量 標準：AC250V 5A
Z類型（非常小的負載）：AC250V
0.1A
